Beschreibung
SPEZIFIKATIONEN
Markenname: FlyCutyCat
Sehr relevante Chemikalie: Keine
Modellnummer: DM02-500L
Herkunft: Festlandchina
Spannung: 48V

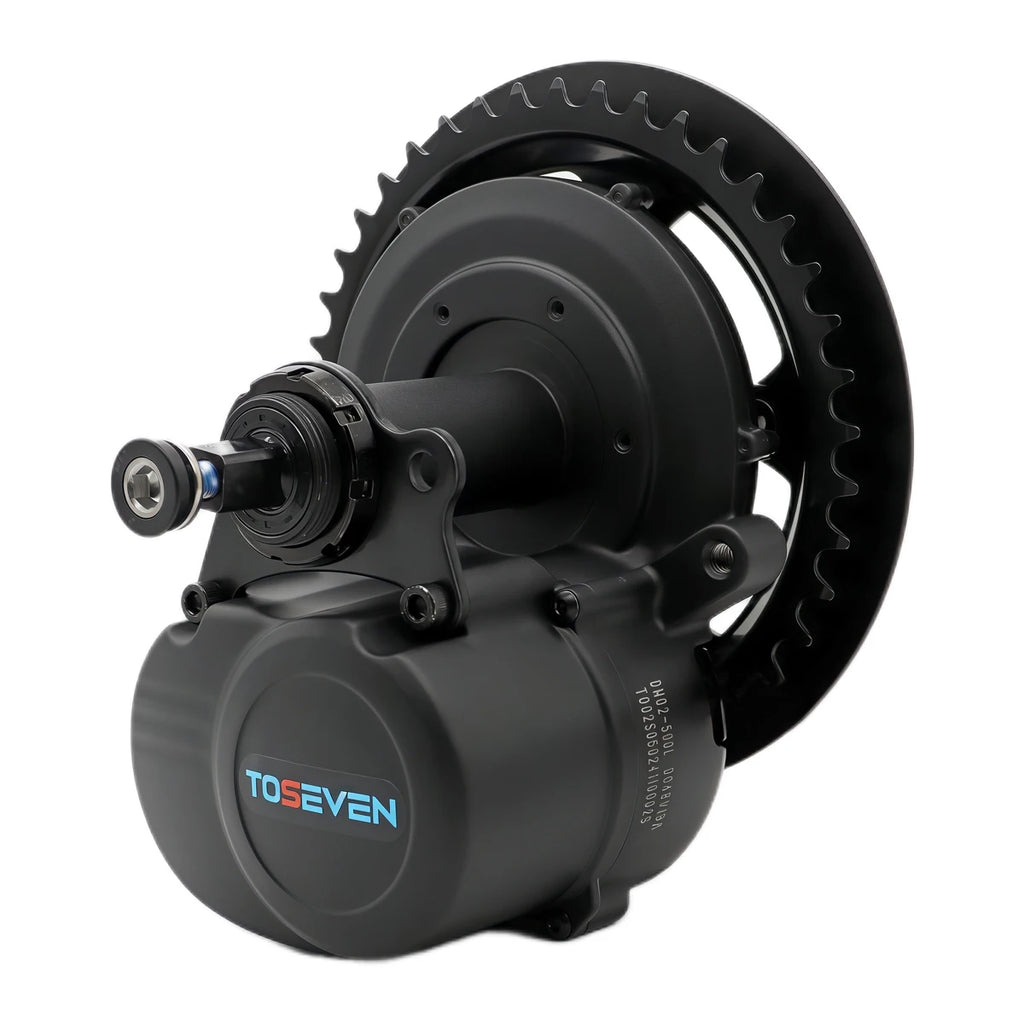

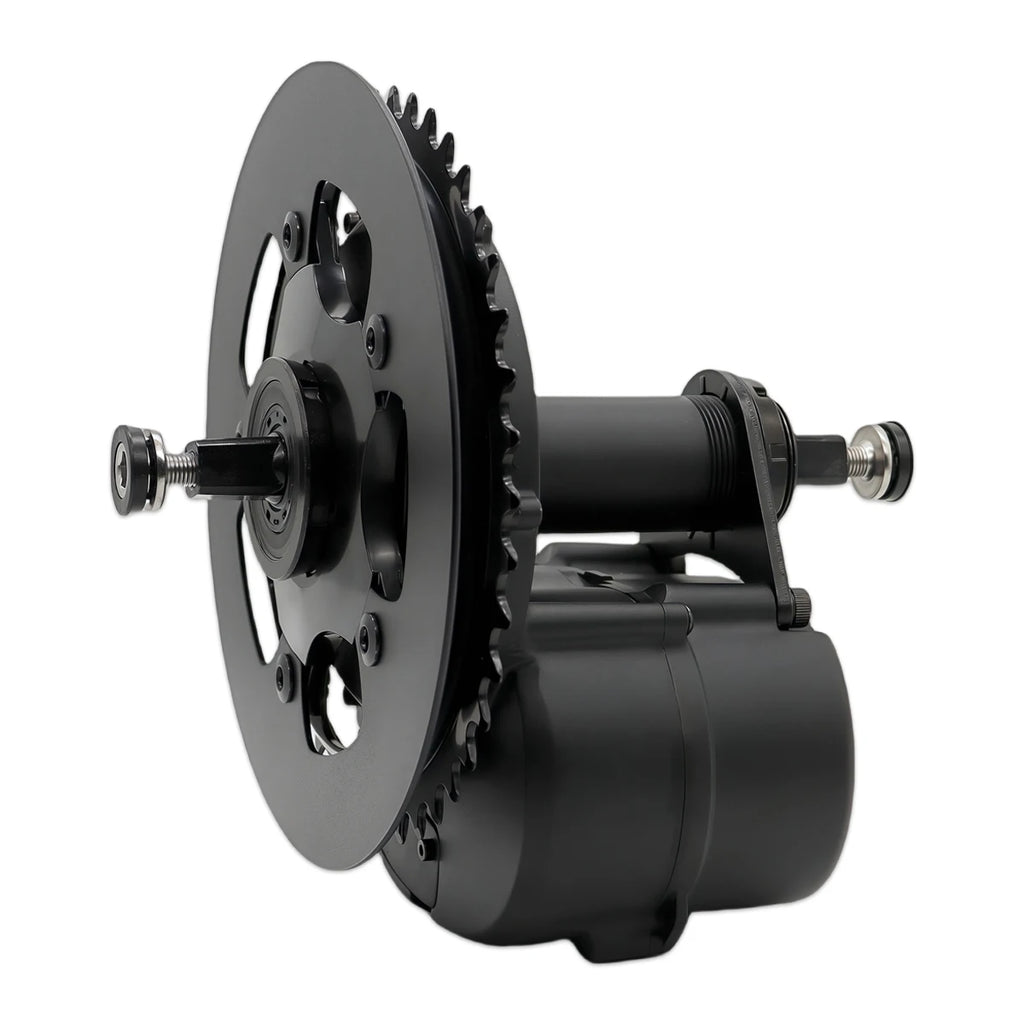

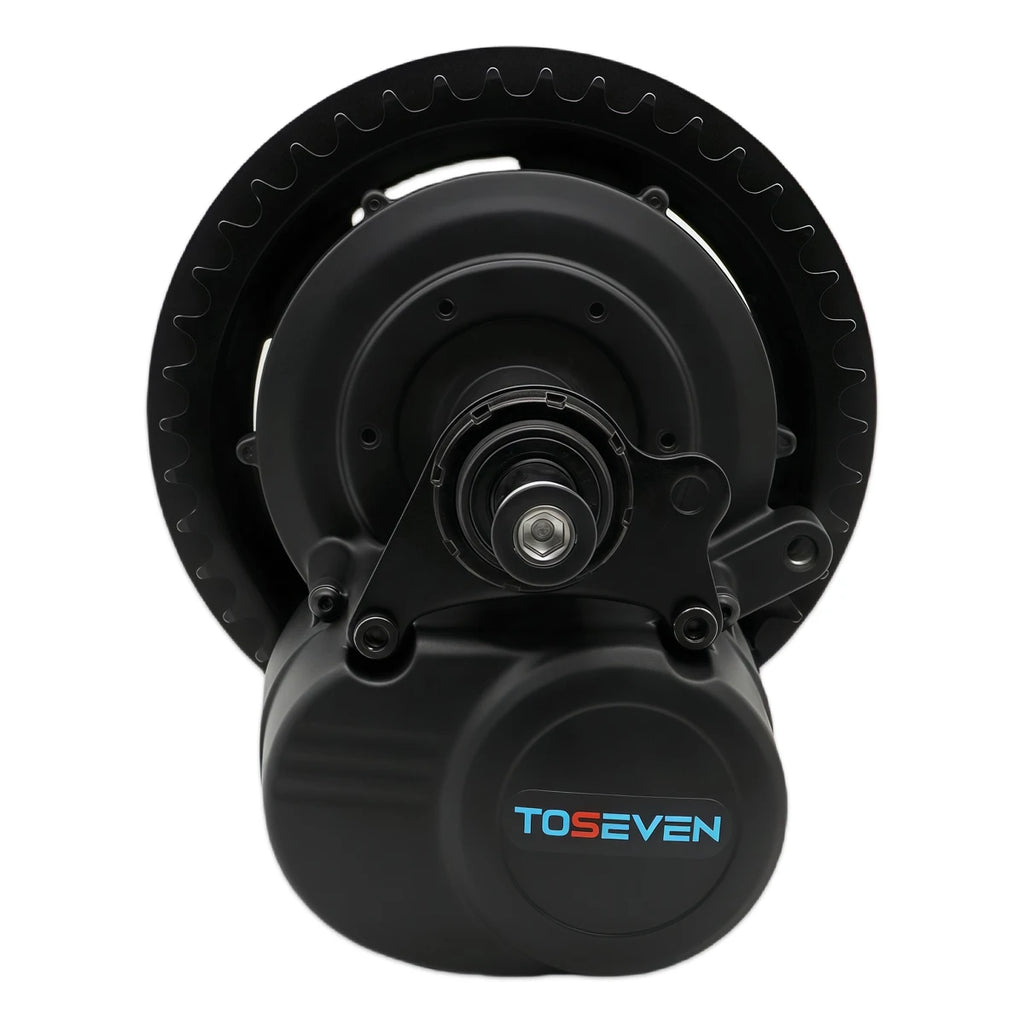

Toseven DM02 E-Bike Motor-Kit 48V 500W Mittelmotor Elektrofahrrad Bürstenloser Drehmomentsensor DIY Umrüst-Kit für BB68/73mm Fahrrad
1) Wichtige technische Parameter
Modell: DM02-500 DM02L-500
Nennspannung: 48V
Nennleistung: 500W
Max. Geschwindigkeit: 100 U/min
Max. Ausgangsdrehmoment: 90Nm
Unterstützungsverhältnis: 2,5-3
Übersetzungsverhältnis: 53
Motorgewicht: 3,7-3,9 kg
Wasserdichtigkeitsgrad: IP65
Geeignetes Kettenblatt: 42T
Monitor: T24 TFT Farbdisplay
Vorteil: Eingebauter Trittfrequenzsensor und Drehmomentsensor
Arbeitstemperatur: -20℃～50℃
Hinweis:
[Geschwindigkeitssensor]
Mit Kabelbinder festziehen, Abstand zwischen 2mm und 10mm einhalten und der Pfeil am Geschwindigkeitssensor muss auf den Magneten ausgerichtet sein, sonst funktionieren die Drehmomentunterstützung und die Geschwindigkeit nicht.
[Nach der Installation]
1. Nicht von Hand testen, da der Motor bei Leerlauf nicht funktioniert.
2. Schalten Sie das Display ein, bevor Sie sich setzen und die Füße auf die Pedale stellen, sonst funktioniert der Drehmomentsensor nicht.

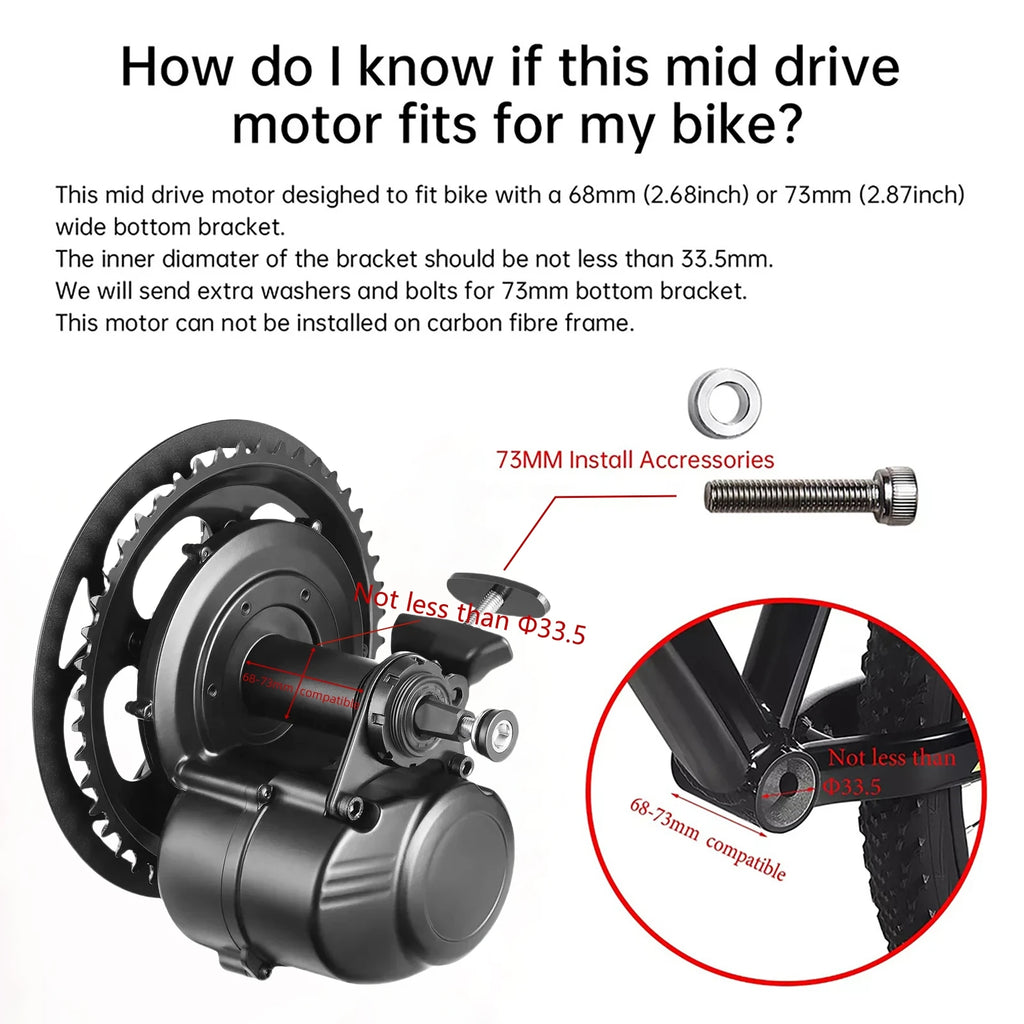

2) Spezifikationen und Abmessungen
①BB=68 CL=50 (oder 59) Modell: DM02-500
②BB=73 CL=52.5 (oder 61.5) Modell: DM02-500

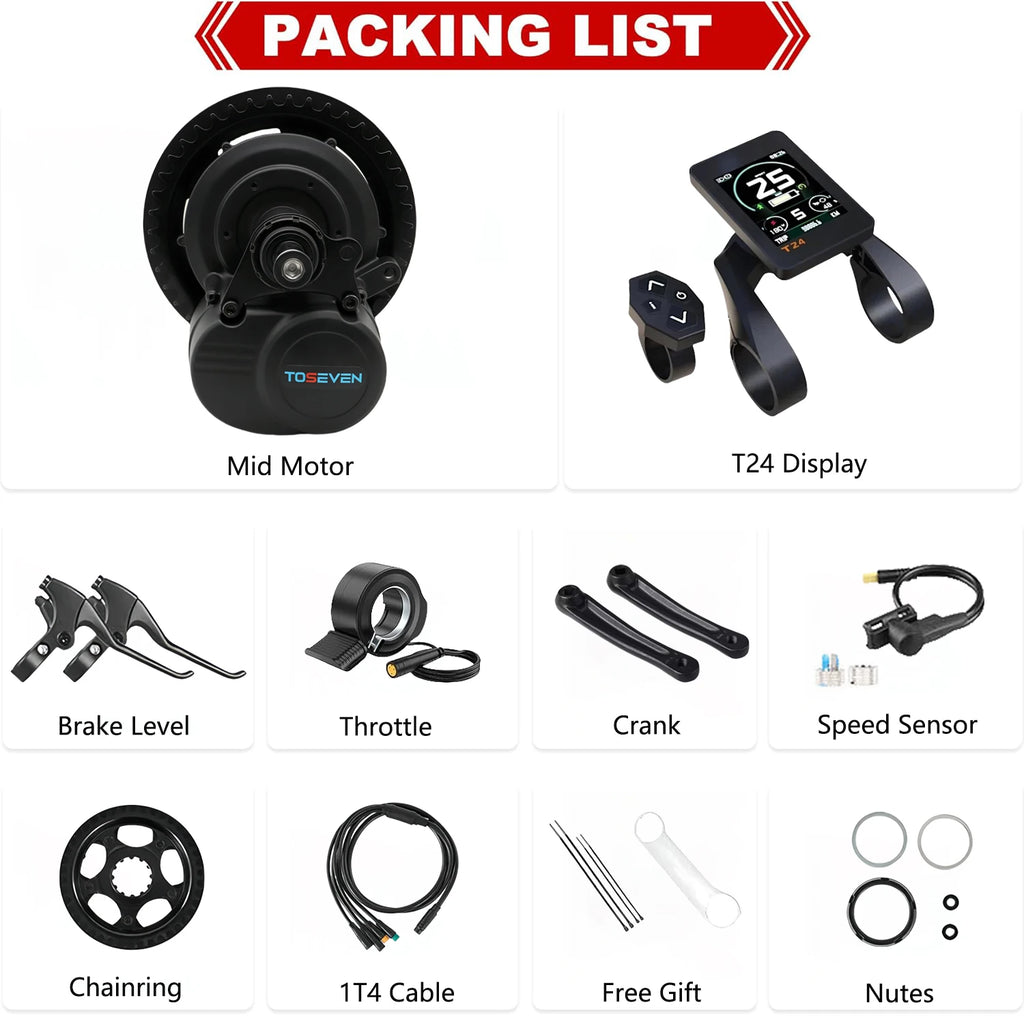

3) Werkskonfiguration
①BB=68 CL=50 (oder 59) Modell: DM02-500
Nr. Komponente Teilcode Spezifikation Menge BB=68 BB=73
1 Achsschraube M8X1X15 2 √ √
2 Linke Kurbel 170mm 1 √ √
3 Dekorative Kappe M33.5X1.5 1 √ √
4 Nicht-Standard Mutter Siehe Spalte 6 oder 7 2 M6X16 M6X20
5 Schraube 1 √ √
6 Verstärkte Platten Siehe Spalte 7 2 × Φ6X5
7 Antriebseinheit DM02-500 oder DM02-350 1 √ √
8 Kettenblatt 42T 1 √ √
9 Sicherungsmutter M42X1.5 1 √ √
10 Rechte Kurbel 170mm 1 √ √
