SPEZIFIKATIONEN

Markenname: NoEnName_Null

Herkunft: Festlandchina

Modellnummer: Solarpanel-Treiberplatine

Zertifizierung: CE

Ist Smart Device: nein

Anwendung: Beleuchtungssteuerung

Versorgungsspannung: Lichtcontroller

Verlustleistung: Kleine Gartenstraßenlaterne

Betriebstemperatur: Solarenergie-Steuermodul

Typ 1: Leiterplatte

Typ 2: Straßenlaterne

Typ 3: Fotoelektrischer Schalter

Typ 4: Treiber-IC

Verwendung 1: Nacht-LED-Lichtlampen-Steuerschalter

Verwendung 2: Intelligenter Lichtschalter

Verwendung 3: Nicht zutreffend

Automatisches Solarpanel-Batterieladegerät-Modul Nachtlicht-LED-Lampen-Steuerschalter Batterieladegerät Laderegler-Modul

Eigenschaften:
1. Verwendung hochwertiger Materialien, die Qualität ist garantiert
2. Photovoltaik-Solar-Lade- und Entlade-Automatikschalter, geeignet für verschiedene Batteriespannungen
3. Einfach und tragbar zu bedienen
4. Tagsüber laden, nachts automatisch das Licht einschalten und bei Helligkeit automatisch das Licht ausschalten
5. Der Low-Power-Controller ist geeignet für Solar-Gartenleuchten, Rasenleuchten, bunte Lichterketten, kleine Straßenlaternen usw.

Beschreibung:
Tagsüber aufladen, nachts automatisch die Lichter einschalten und morgens automatisch die Lichter ausschalten, die Ausgangsspannung ist die Ausgangsspannung, wenn die Batterie keine Spannung hat. Die Schaltung steuert den Ausgang, indem sie die Änderung der vom Solarpanel erzeugten Spannung erkennt, ohne dass lichtempfindliche Elemente erforderlich sind; sie ist für eine Vielzahl von Batterien geeignet.

Verdrahtungsmethode:

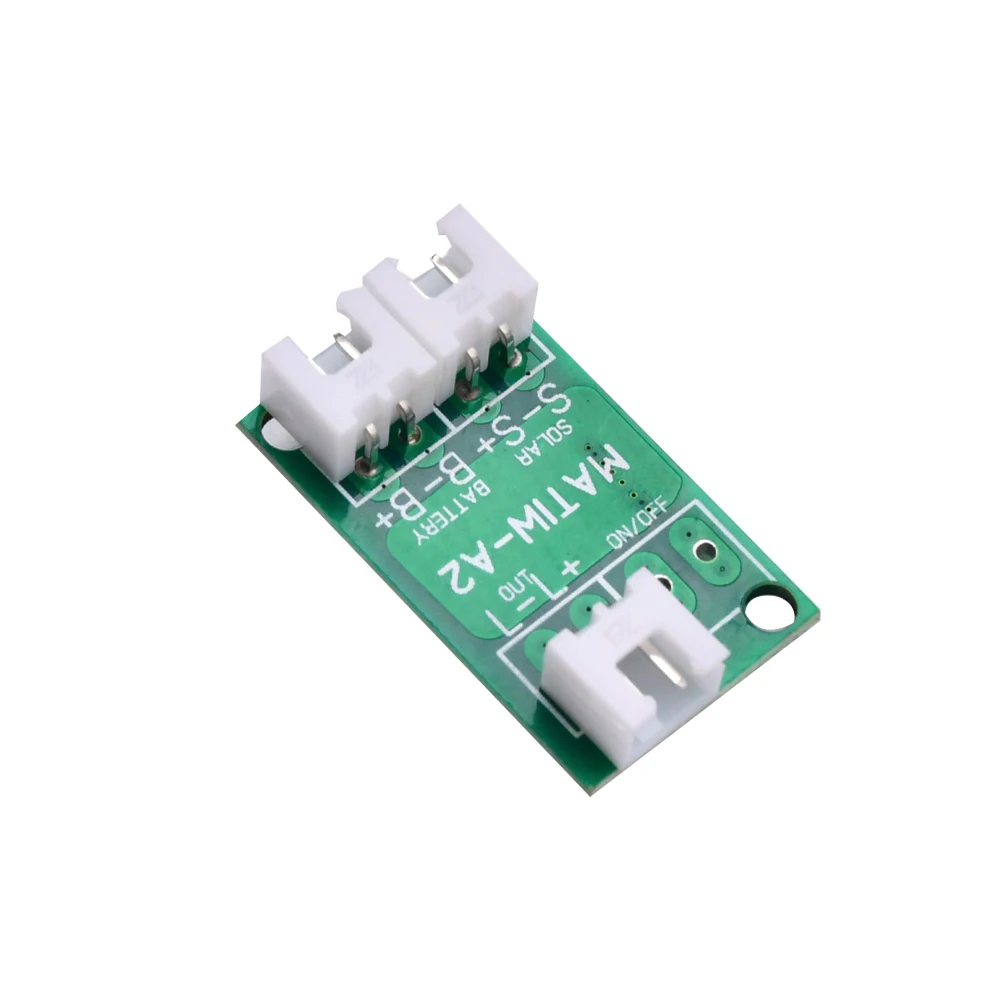

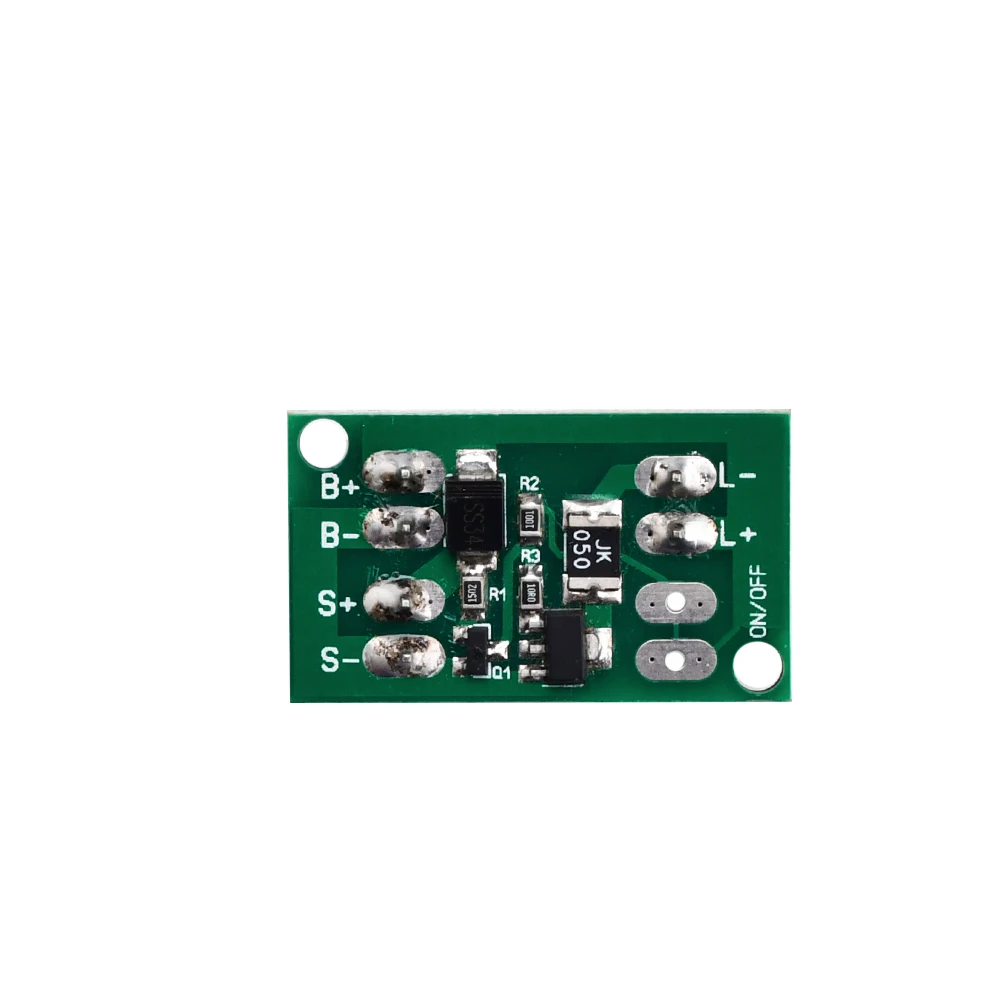

1. B+B- an Lithiumbatterie angeschlossen
2. S+ S- an Solarpanel anschließen
3. L+L- Ausgang

Verdrahtungsreihenfolge:
1: Schließen Sie die Lithiumbatterie an, die Batterie muss über die entsprechende Schutzplatine verfügen
2: Schließen Sie die LED an, die Lithiumbatterie hat Strom und die LED leuchtet auf
3: Schließen Sie das Solarpanel an. Zu diesem Zeitpunkt wird das Solarpanel beleuchtet und die LED ist aus, und die LED ist ohne Licht an.
Der Schalter kann installiert werden, wenn er nachts ausgeschaltet werden muss, oder die Schalterschnittstelle SW wurde für Transport und Lagerung reserviert.

Vorsichtsmaßnahmen:
1: Der stabile Arbeitsstrom der Steuerplatine darf 600 mA nicht überschreiten, da es sonst zu Ausgangsschutz kommen kann
2: Laden und Rückflussverhinderung ohne Überladungs- und Tiefentladeschutz. Lithiumbatterien müssen mit entsprechenden Schutzplatinen verwendet werden (Handybatterien haben alle 3,7-V-Schutz, und mehr als 18650 haben keine. 3,7-V-Schutzplatinen können nicht in Reihe verwendet werden)
3: Achten Sie auf Wasserdichtigkeit und Isolierung
4: LED-Lampen können keinen Boost-Antrieb verwenden
5: Die Batteriespannung des Controllers ist die Ausgangsspannung, unbegrenzter Strom und Spannungsbegrenzung, 2V3V LED-Lampenperlen können nicht direkt verwendet werden, sie müssen durch einen Abwärtskonstantstrom oder einen Reihenstrombegrenzungswiderstand angetrieben werden, und der Ausgangsstrom ist der maximale Arbeitsstrom, nicht konstantstrom

Hinweis:
1: Die Ausgangsleistung ist die tatsächliche Leistung, bitte bestätigen Sie den tatsächlichen Stromverbrauch der Last vor Gebrauch
2: Direkter Anschluss an 3VLED kann den Controller oder die LED beschädigen
3: Die Batterie muss mit einer Schutzplatte ausgestattet sein, und die Batteriespannung muss der Leerlaufspannung des Solarpanels entsprechen

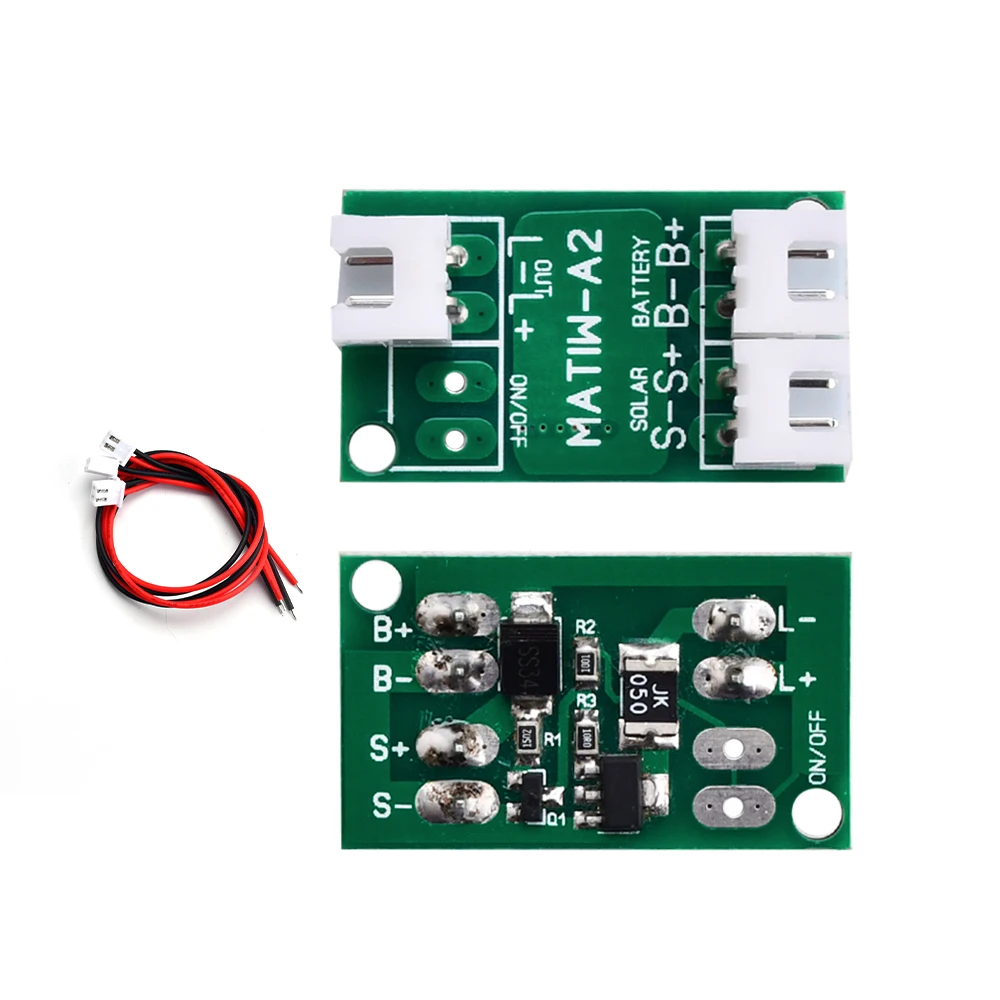

Lieferumfang:
Solarsteuerungsschalter-Platine mit Anschluss*1
Anschlusskabel*3
oder
Solarsteuerungsschalter-Platine ohne Anschluss*1
oder
Solarsteuerungsschalter-Platine ohne Anschluss*2
